DDS717 V1.1 with Control BPF 9Band

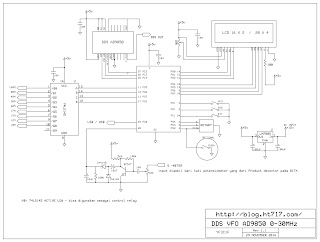

Dds v.717 yang saya sajikan berikut ini merupakan pengembangan dari versi terdahulu , yaitu dengan penambahan control bandpass filter dari 4 menjadi 9 band . Fungsi dan tampilan tidak berubah , sehingga jika ingin menambahkan fitur tersebut tinggal menambahakan ic 74ls145 sesuai gambar di atas , dan tentunya perlu di program ulang untuk atmega8 nya . Output dari 74ls145 adalah Active Low , apabila anda membutuhkan dengan ic yang ber output High bisa menggunakan ic 74ls138 atau type lainnya . Harapan saya , dengan sedikit penambahan fitur tersebut teman-teman Homebrewer bisa bergairah lagi dalam berexperiment .

Download disini
dds717 9band

Terima kasih , semoga bermanfaat
73' de ARIF-YE3CIF
