SchematicSDRTutorial

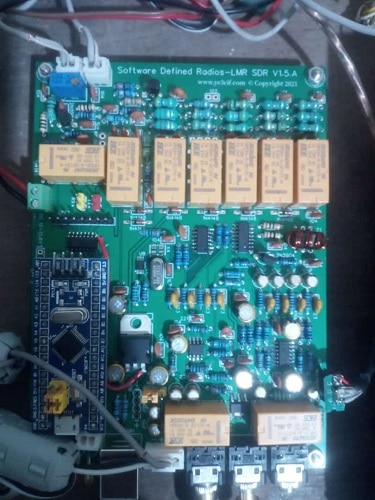

Wiring Diagram LMR SDR V1.5.A

Pada tulisan kali ini saya akan sedikit memberikan penjelasan mengenai instalasi/ wiring antara exciter LMR SDR, PC, dan rangkaian LINEAR AMPLIFIER.

Sebagai contoh , Saya gunakan PA 80c sebagai Linearnya karena sangat mudah pemasangannya. Penambahan control LPF wajib hukumnya , dari exciter nya sendiri hanya ada sinyal control(trigger) dan ini memerlukan driver untuk bisa mengaktifkan Relay LPF. Rangkain control LPF bisa di lihat pada artikel sebelumnya berikut penambahan mini amplifier TDA2003 dan Ic 7809 untuk supply tegangan bias pada PA 80c , langsung saja bisa cek gambar berikut.
