Cara cepat Setup LMR SDR Pada Windows 10 64bit

Sdr Windows 10 64bit

Tidak sulit untuk setup Exciter LMR SDR pada Windows 10 64bit cukup siapkan beberapa Software seperti di bawah ini :

  1. PowerSDR v 2.8.0.187 64bit = https://www.ye3cif.com/powersdr-download/
  2. sdr1kUsb.dll = https://www.ye3cif.com/downloads/
  3. Asio4all = https://www.asio4all.org/ | Mediafire

Install semua program tersebut seperti biasa , tidak ada setting khusus . Untuk file sdr1Kusb.dll copy n paste ke folder instalasi pada powerSDR , biasanya di Local Disk C: > Program Files > FlexRadio Systems > PowerSDR 2.8.0

letak file Sdr1kUsb.dll

Selanjutnya hubungkan Exciter ke PC seperti gambar di bawah ini

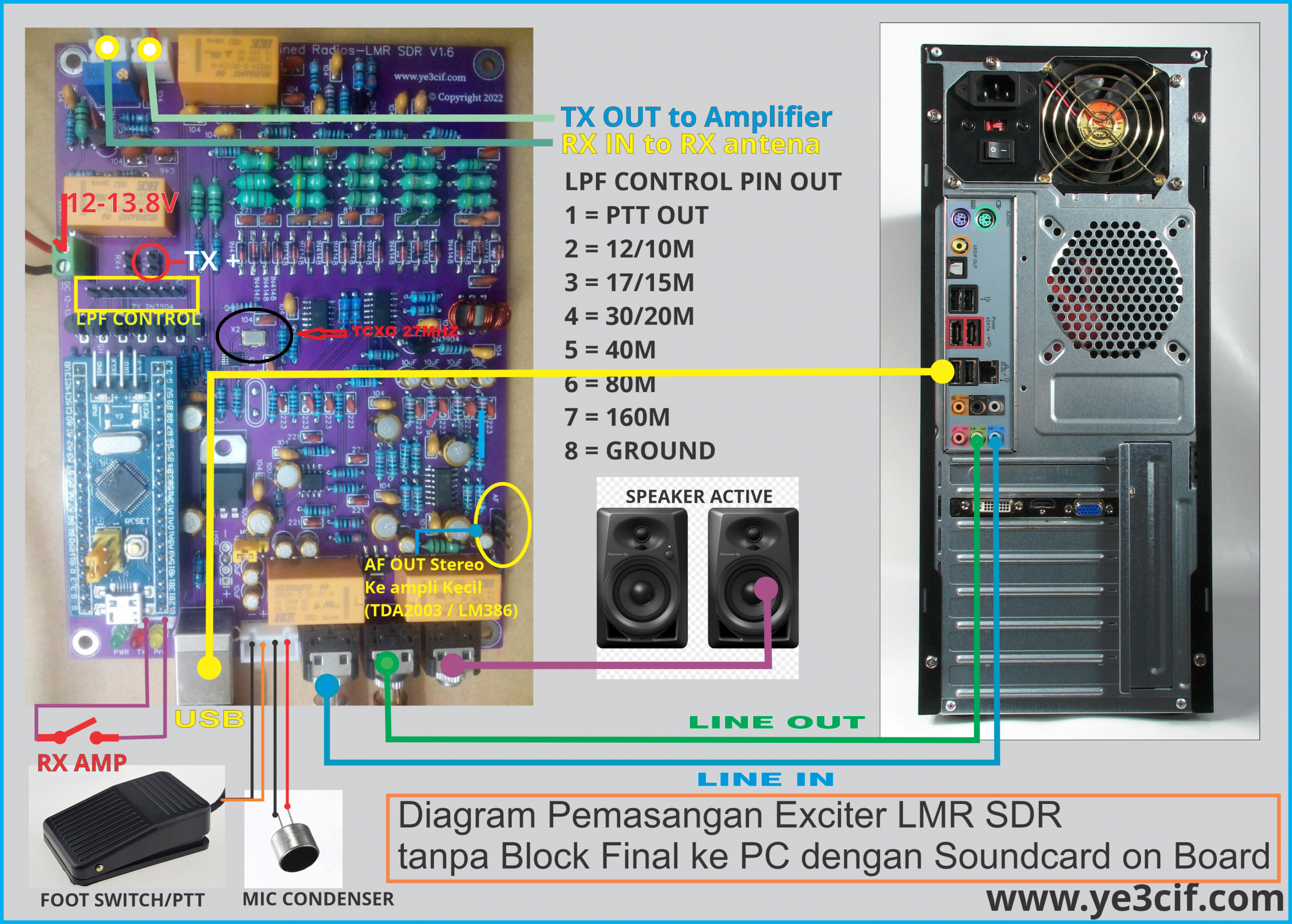

Wiring Diagram LMR SDR 1.6
Wiring Diagram LMR SDR 1.7

Setting Software

Nyalakan radio sdrnya dan hubungkan semua kabel seperti gambar diatas, sebelum PowerSDR di jalankan….

Buka PowerSDR v2.8.0.187 , cek gambar . pada awal penggunaan hanya ada pilihan Demo ,klik add legacy Radios untuk menambahkan centang pada SDR-1000 dan isi serial no sesuai keinginan.

Klik Use untuk memulai software ,klik next untuk melanjutkan tanpa ada pengaturan , kecuali pada pilihan Audio ,silakan pilih Unsupported Card ..Finish.

Menghubungkan LMR SDR dengan PowerSDR

Jika PowerSDR sudah terbuka , silakan masuk ke halaman Setup. Lpt address isi dengan 378 atau 0,selanjutnya USB Adapter harus di centang dan silakan isi Parameter seperti gambar = clock offset, PLL Multiplier, IF (Hz) . Isi Clock Offset sesuai crystal yang digunakan….

Clock Offset = -28100 jika menggunakan TCXO 27Mhz dari saya.
Clock Offset = -23500 jika menggunakan TCXO 25Mhz HCI dari saya.
Clock Offset = -23200 jika menggunakan TCXO 25Mhz SCFT dari saya.
✓ Untuk Clock Offset menggunakan crystal biasa bervariasi nilainya , silakan di kalibrasi sendiri.

Jika Usb di centang tidak mau, berarti ada yang salah pada koneksi STM32 nya , atau salah meletakkan file sdr1kUsb . Pastikan STM32 nya sudah terdeteksi di PC , cek pada Devices other devices = RHID STM32 ..

Untuk Calibrasi frequency cukup mudah , hanya merubah angka pada Clock Offset lalu kilk apply.

Setting Audio

Setting audio bisa menggunakan Asio atau MME sesuai Souncard yang digunakan , namun disarankan menggunakan Asio untuk mengurangi latency atau delay.

Jika anda Menggunakan ASIO4ALL jangan lupa untuk mengaktifkannya dibagian Kanan bawah pada Layar monitor PC anda .

Aktifkan sesuai Soundcard yang di gunakan

Jika pakai MME setting seperti gambar berikut

Setelah Semua sesuai dengan setting tersebut , biasanya sudah bisa langsung di gunakan untuk RX ..

Untuk setting lainnya bisa langsung cek gambar berikut

Salam de YE3CIF
