LMR SDR Transceiver 10-160 meter band

     LMR SDR Trx adalah kit HF SDR transceiver All Band yang sederhana dengan memakai komponen lokal yang mudah di dapat . Didalamnya sudah ada USB Synthesizer sebagai pembangkit frequency Local oscilator dan sebagai pengontrol dari exciter secara keseluruhan .Penggunaan Arduino Nano diharapkan memudahkan kita untuk menghubungkan transceiver dengan Komputer. Namun LMR SDR TRX kit ini tidak di lengkapi dengan Power Amplifier dan LPF , anda bisa menambahkan sendiri sesuai keinginan anda.

SDR ini dirancang dari beberapa experiment saya selama ini, dari berbagai sumber dengan pembenahan disana-sini agar di dapat hasil yang maksimal  .

  1. LO menggunakan Si5351A yang di control oleh Arduino Nano menghasilkan frequency yang cukup lebar Max 160Mhz ,tentunya memungkinkan kita untuk membuat Exciter hingga band 10M. LO = freq kerja x 4   .
  2. BPF saya mengambil dari design us5ncj dengan menggunakan Inductor yang sudah jadi ,sehingga praktis tanpa perlu repot menggulung.
  3. Bagian TX, RX, dan RF Preamp tidak jauh beda dengan rangkain SDR pada umumnya seperti Avala ,Mchf, tulip dan lain lain .Hanya saja ,saya pilih mana yang mudah, simpel, dan hasilnya maksimal.
  4. RF Power Amplifier memang sengaja tidak ada dalam Kit ini , anda bisa menggabungkannya dengan RF Power apa saja. Dan output dari Exciter ini cukup kecil 10-50mW . Dalam prakteknya bisa memanfaatkan RF PA bekas FT-80C , FT-180A atau yang lain.

Schematic

Board

Instalasi

Persiapkan dulu Driver dan aplikasinya ,anda bisa download dibawa ini:

  1. PowerSDR 1.19.3.15 Setup.msi
  2. PowerSDR V2.1 RC3
  3. PowerSDR 2.8.0.55
  4. vac414.zip
  5. vspd.exe
  6. ddutil18701_setup.zip
  7. BobSmeter-Flex_v1.zip
  8. Skins.rar     install skin for win7>>   C:\Users\your windows login account name\AppData\Roaming\FlexRadio Systems\PowerSDR\Skins
  9. Driver CH341
  10. sdr arduino HEX
  • Download sesuai kebutuhan , pilih nomer 1 ,2 ,7 ,8 dan 9 saja. Jika menggunakan versi 1.19.3.15 wajib menginstall skin (di extract dulu) , untuk versi 2.8 khusus windows 64bit
  • Install seperti biasa sampai selesai . untuk mudahnya langkah awal, jika menggunakan win7 pilih nomer 2 dan 9. selanjutnya hubungkan USB ke komputer , maka akan terdeteksi sebagai hardware baru dan otomatis terinstall. Silakan cek pada divice manager .

Jika instalasi benar pada device manager akan tampil seperti gambar di bawah ini

  • Buka PowerSDR v2.1 , cek gambar . pada awal penggunaan hanya ada pilihan Demo ,klik add legacy Radios untuk menambahkan centang pada SDR-1000 dan isi serial no sesuai keinginan.

  • Klik Use untuk memulai software ,klik next untuk melanjutkan tanpa ada pengaturan , kecuali pada pilihan Audio ,silakan pilih Unsupported Card ..Finish.

  • Jika PowerSDR sudah terbuka , silakan masuk ke halaman Setup. Lpt address isi dengan 0

  • Audio sesuai yang anda gunakan saat ini , jika memakai bawaan laptop  sample rate pilih 4800

  • Pada Option Spur Reduction jangan di centang

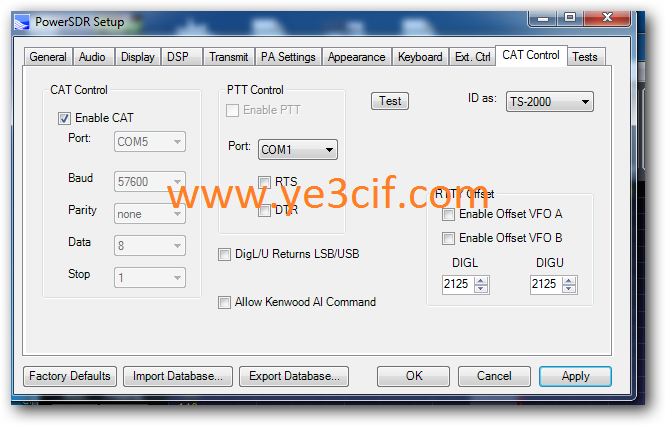

  • Yang terakhir, agar PowerSDR bisa terhubung dengan arduino nano, kita masuk ke halaman Cat setting ,perhatikan gambar. Port pilih com sesuai com yang tampil pada device manager dalam contoh ini com 5 , Baud= 57600 jangan lupa centang pada enable Cat . Klik apply dan tutup halaman Setup dengan klik OK . Jika instalasi benar, pada LCD akan tampil freq kerja seperti pada PowerSDR dan lampu CAT pada Exciter akan kedip2 … dan siap digunakan.


Cara Kalibrasi Frequency

  1. Tekan tombol setup yang ada di board , maka akan muncul seperti di gambar pada LCD. Putar rotary sesuai yang di kehendaki (perubahan step freq bisa melalui psdr ) untuk merubah nilai CoreRef selanjutnya tekan reset pada arduino untuk menyimpan  . ulangi lagi tahap tersebut sampai didapat frequency yang di inginkan .
  2. Pengecekan freq tanpa alat ukur , dengan cara mengamati center freq pada freq 10Mhz , jika sudah tepat di tengah , maka dengan sendirinya freq yang lain akan mengikuti.

PCB GERBER FILES

https://www.pcbway.com/project/shareproject/SDR_Transceiver_10_160_meter_band.html

Referensi :

www.ut3mk.at.ua

yu1lm.qrpradio.com

www.genesisradio.com.au
