LMR SDR Transceiver v.1.2 (smd version)

Lama gak nulis di blog, kali ini saya mencoba membuat sdr dengan komponen smd. Disamping komponennya sudah banyak di pasaran tentunya dengan penggunaan komponen smd ,kita bisa mendapat berbagai keuntungan ,salah satunya bisa mengurangi noise pada rangkain yang kita buat, rakitan jadi kelihatan keren tentunya.

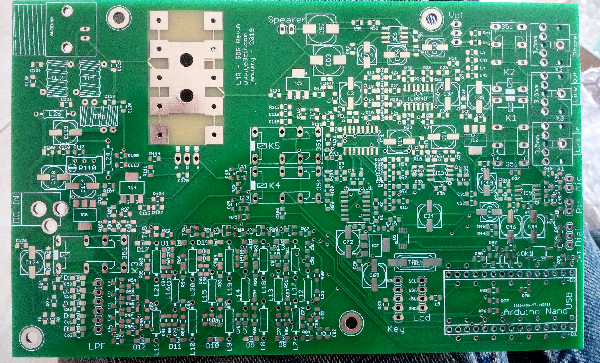

Pada desain pcb kali ini saya mencoba menambahkan linear amplifier dengan daya sekitar 5watt agar kit bisa langsung digunakan on air. Selebihnya tidak ada perubahan ,hanya ada sedikit perubahan pada usb synthesizer saja . Saya juga menambahkan Audio amplifier LM386 dan Mic Amplifier .

Mohon maaf , pada saat saya menulis ini masih proses perakitan dan belum siap di test . mudah2 an lancar dan nanti akan saya publikasikan pada blog ini . Bersambung………………

terima kasih

de YE3CIF

Download

  1. Schematic
