2N3904 VS BC547 Transistor

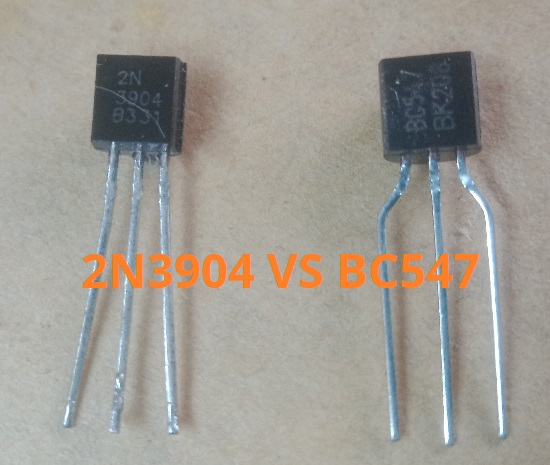

Perbedaan Transistor 2N3904 dan BC547

Transistor 2N3904 dan BC547 cukup populer bagi kalangan penghobi elektronika, keduanya adalah Transistor NPN dan sangat mudah didapatkan . Kali ini akan kita bahas tentang karakteristik, fitur, dan informasi yang berguna lainnya. BC547 adalah transistor Eropa sedangkan 2N3904 adalah transistor Amerika. Keduanya adalah transistor bipolar NPN umum yang digunakan untuk aplikasi penguat atau switching berdaya rendah.

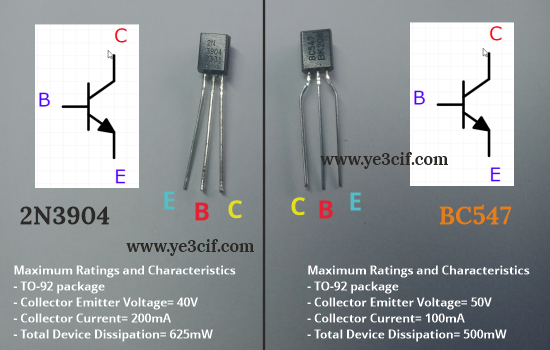

Ratings & Characteristics Comparison:

Ratings & Characteristics2N3904BC547
Collector-Emitter Voltage (Vceo)40V50V
Collector Current (Ic)200mA100mA
Total Device Dissipation (PD)625mW500mW
DC Current Gain (hFE)30 To 300110 To 800
Frequency (fT)300 MHz300 MHz

Bisakah Kita Menggunakan 2N3904 Sebagai Pengganti BC547 atau sebaliknya ? bisa dengan catatan ….Seperti yang anda lihat pada tabel di atas , Tegangan Collector To Emitter merupakan faktor penting untuk dilihat saat mengganti transistor tersebur, tetapi perbedaan 10V tidak menjadi masalah ketika beban Anda di bawah 40V. Arus kolektor maksimum 2N3904 adalah 200mA sedangkan BC547 memiliki arus kolektor maksimum 100mA. Disipasi total perangkat 2N3904 adalah 625mW dan BC547 adalah 500mW, sekali lagi ini bukan perbedaan yang besar dan akan bekerja tanpa masalah. (fT) dari transistor dipertimbangkan ketika Anda menggunakannya dalam rangkaian frekuensi tinggi atau RF. Tetapi nilai 300MHz cukup bagus (fT) karena kedua transistor ini dapat digunakan di sirkuit RF , sebagai contoh sering saya gunakan pada Radio SDR atau Bitx saya. Dengan melihat detail ini kita dapat mengatakan bahwa transistor 2N3904 dapat digunakan sebagai pengganti BC547.

Jadi , Baik transistor 2N3904 dan BC547 mempunyai karakteristik yang hampir sama dan ada sedikit perbedaan dan karenanya dapat digunakan secara bergantian dalam banyak kasus. Tetapi beberapa hal penting harus diingat bahwa konfigurasi pin harus diikuti karena pinout dari kedua transistor berbeda dan juga arus kolektor keduanya berbeda, oleh karena itu Anda harus memiliki pengetahuan tentang berapa banyak beban yang akan di lalui transistor tersebut pada suatu rangkain . untuk mengganti transistor ini satu sama lain.

Terimakasih…

source :

https://en.wikipedia.org/wiki/2N3904

https://en.wikipedia.org/wiki/BC548
